snom M700 Einrichtung

snom M700
TypDECT-Basisstation
FunkstandardDECT
Eigenschaftennutzbar als Multizellen-Lösung
bis zu 30 Handteile pro Basisstation
fonial Integrationmanuelle Einrichtung

Wenn Sie nur eine snom M700 Basisstation verwenden, dann verfahren Sie bei der manuellen Konfiguration nach der Einrichtung für den Einzelbetrieb. Gehen Sie dabei wie im Folgenden beschrieben vor.

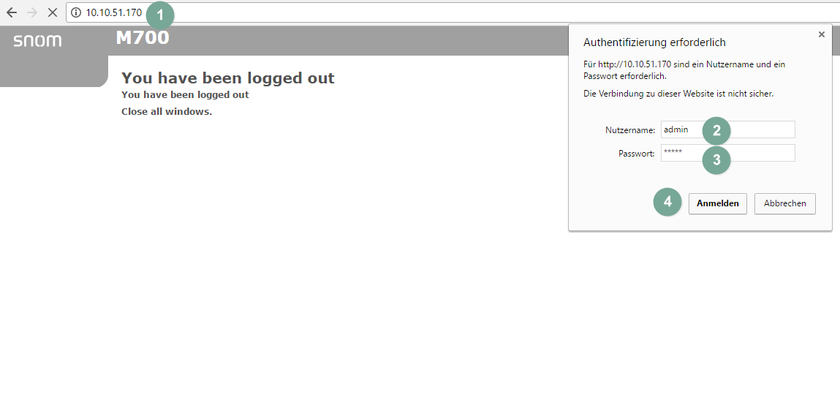

snom M700 Login
  1. Rufen Sie die IP Adresse Ihrer Basisstation auf und geben sie diese in die Browserleiste ein.
  2. Geben Sie als Benutzername „admin“ ein.
  3. Nutzen Sie als Passwort ebenfalls „admin“.
  4. Klicken Sie aus „Anmelden“.
Land und Sprache auswählen snom M700
  1. Klicken Sie anschließend auf „Country“.
  2. Wechseln Sie das Land auf Deutschland.
  3. Stellen Sie die Sprache auf Deutsch um.
  4. Bestätigen Sie mit „Save und Reboot“. Warten Sie den Neustart der Basisstation ab und loggen Sie sich gegebenenfalls gemäß Schritt 1-4 wieder ein.
Server konfigurieren snom M700
  1. Klicken Sie auf „Server“.
  2. Klicken Sie auf „Server hinzufügen“.
Server eintragen snom M700
  1. Klicken Sie auf „Server“.
  2. Geben Sie als Server-Alias „Fonial“ ein.
  3. Nutzen Sie als Registrar „sip.solucon.com“
  4. Den ausgehenden Proxyserver entnehmen Sie bitte Ihrem SIP Zugangsdaten im fonial Kundenkonto.
  5. Die restlichen Einstellungen lassen Sie bitte unverändert und bestätigen die Eingaben mit „Speichern“.

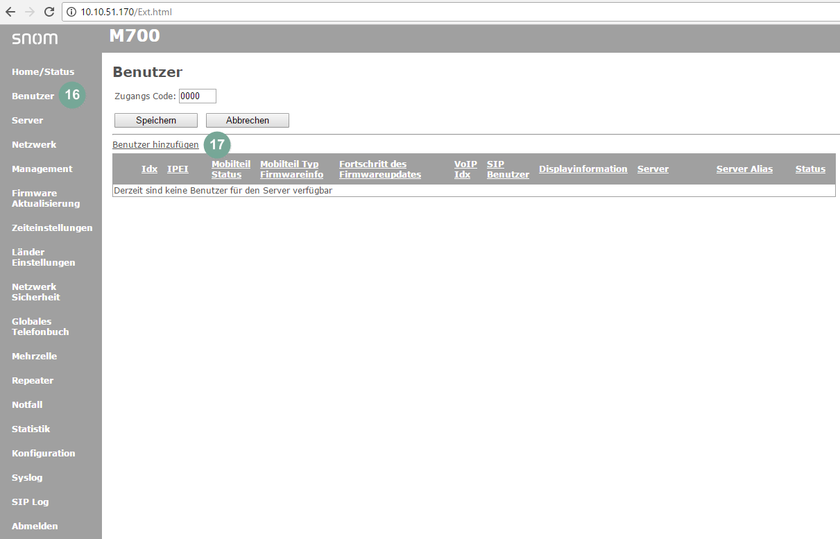

Benutzer anlegen snom M700
  1. Wählen Sie „Benutzer“.
  2. Im „Line name“ können Sie eine beliebige Bezeichnung eingeben, hier im Beispiel „Mobil 1“.
Benutzer konfigurieren snom m700
  1. Als Mobilteil wählen Sie, sofern eingerichtet, ein vorhandenes Mobilteil aus. Ansonsten wählen Sie „New Handset“.
  2. Geben Sie unter SIP Benutzer und SIP Benutzername jeweils den SIP-User (fo2757….) aus Ihrem fonial Kundenkonto an.
  3. Als Kennwort kopieren Sie bitte das Kennwort aus den Zugangsdaten in Ihrem Fonial Kundenkonto.
  4. Unter Displayinformationen geben Sie einen Freitext ein, der auf dem Mobilteil angezeigt wird. In unserem Fall ist dies die Durchwahlnummer „-99“.
  5. Als Server wählen Sie den eben angelegten fonial: sip.solucon.com
  6. Klicken Sie auf Speichern.
Menü aufrufen snom
Im Menü navigieren snom
Register snom
Connectivity snom
  1. Nehmen Sie Ihr Mobilteil zur Hand und drücken Sie die Menü-Taste.
  2. Wählen Sie dort das Symbol mit einem Kreis und drei Punkten „Connectivity“.
  3. Wählen Sie „Register“.
  4. Wählen Sie „Empty“.
Benutzer verknüpfen snom M700
  1. Klicken Sie in der Weboberfläche erneut auf „Benutzer“, sofern Sie sich nicht bereits auf der Seite befinden.
  2. Geben Sie am Mobilteil den Accesscode ein, den Sie in der Weboberfläche der Basisstation finden (hier: 0000)
  3. Hier befindet sich der Access-Code.
  4. Setzen Sie in der Weboberfläche den Haken bei dem eben angelegten Benutzer.
  5. Wählen Sie „Mobilteil anmelden“.
Access code snom M700
  1. Nach einer kurzen Wartezeit erscheint das angemeldete Mobilteil in der Liste und ist mit dem SIP-User verbunden.
Mobilteil anmelden
  1. Auf dem Mobilteil erscheint der angemeldete SIP User und die Displaybezeichnung. Sie können das Mobilteil nun mit Ihrer fonial Telefonanlage nutzen. Möchten Sie weitere Mobilteile anmelden wiederholen Sie die Schritte 16-32.

Das Snom M700 DECT System kann durch die Anschaffung weiterer Basisstationen zum Multizellen Betrieb aufgerüstet werden. Dadurch lässt sich die Netzabdeckung an Ihrem Standort verbessern. Mit einer einzelnen M700 Basisstation können bis zu 7 Gespräche gleichzeitig geführt werden. Pro Basisstation lassen sich 30 SIP User verwalten.

Die grundlegenden Einrichtungsschritte sind unten beschrieben. Bitte beachten Sie unbedingt das Service Dokument von Snom.  Hier wird der Einrichtungsprozess noch detaillierter beschrieben sowie die Positionierung von mehreren Multizellen-Basisstationen dargestellt.

MAC-Adresse snom M700
  1. Lesen Sie die MAC Adresse Ihrer Hauptbasisstation auf dem Aufkleber auf der Rückseite des Geräts ab.
Menü öffnen snom DECT Gerät
Eingabe Tastenfeld snom
MAC-Adresse aufrufen DECT Gerät
  1. Öffnen sie das Menü an einem beliebigen Snom DECT Handgerät, das sich in der Nähe der Hauptbasis befindet.
  2. Geben Sie *47* ein. Sie sehen die Eingabe nicht im Display.
  3. Wählen Sie die entsprechende MAC Adresse aus Schritt 1.
Reichweite des Signals prüfen
  1. Auf dem Display des Handgeräts sehen Sie jetzt die RSSI, also die Signalstärke der jeweiligen Basisstation. Snom empfiehlt das Handgerät durch das abzudeckende Gelände zu bewegen und dabei die Signalstärke im Blick zu behalten. Die entsprechenden Werte müssen dann in eine Gebäudekarte eingetragen werden. Am Ende des Prozesses haben Sie eine komplette Übersicht über die Netzabdeckung des zu versorgenden Geländes. Snom empfiehlt RSSI Werte von mindestens -75dBm zur Platzierung der zweiten Basis. Niemals sollte die Signalstärke jedoch unter -90dBm fallen. Auf dem Display Ihres Snom Handgeräts wird das Minuszeichen nicht angezeigt, kleinere Zahlen bedeuten also eine bessere Empfangsstärke. Snom empfiehlt die Arbeit mit Multizellen statt mit Repeatern. Nutzen Sie daher, wenn immer möglich, einer weitere M700 Basisstation zur Erweiterung der DECT Abdeckung. Weitere Informationen entnehmen Sie bitte dem oben verlinkten Service-Dokument. Platzieren Sie die zweite Basisstation an einem geeigneten Ort und fahren Sie mit Schritt 6 fort.
  1. Bitte führen Sie zuvor eine komplette Konfiguration der Hauptbasisstation gemäß des Hilfeartikels zur Einrichtung einer Single-Cell M700 Basisstation durch und starten Sie die Basisstation einmal neu (stromlos machen).
  2. Schließen Sie die zusätzliche Basisstation an Ihr Netzwerk an und finden Sie die IP Adresse heraus.
Im Administrator Bereich anmelden
  1. Geben Sie die IP Adresse in die Browserleiste ein.
  2. Loggen Sie sich mit den Zugangsdaten User „admin“ und Passwort „admin“ ein.
Land wählen
  1. Wählen Sie "Country".
  2. Wählen Sie als Land "Deutschland".
  3. Wählen Sie als Sprache "Deutsch".
  4. Klicken Sie „Save and Reboot“ und warten Sie den Neustart der Basisstation ab. Loggen Sie sich anschließend gegebenenfalls gemäß der Schritte 8 und 9 erneut ein.
Zeitzone wählen
  1. Klicken Sie auf Zeiteinstellungen.
  2. Nutzen Sie als Zeitserver 0.pool.ntp.org.
  3. Anschließend wählen Sie „Speichern und Neustart“.
Hauptbasisstation snom M700
  1. Wechseln Sie nun zur Weboberfläche der Hauptbasisstation und klicken dort auf Mehrzelle.
  2. Im Drop-Down Menu wählen Sie von „Mehrzellensystem“ auf aktiviert.
  3. Legen Sie eine individuelle Mehrzellen ID fest (hier: 512), diese unterscheidet Ihr Netzwerk gegenüber anderen Multizellen-Netzwerken. Alle Basisstationen eines Netzwerks benötigen die selbe Mehrzellen-ID.
  4. Klicken Sie auf „Speichern und Neustart“.
Zusätzliche Basisstation snom M700
  1. Wechseln sie in die Weboberfläche der zusätzlichen Basisstation und klicken Sie dort auf „Mehrzelle“
  2. Wechseln Sie im Drop-Down Menu bei „Mehrzellensystem“ auf aktiviert.
  3. Geben Sie die oben bestimmte Multizellen-ID ein.
  4. Im Anschluss Klicken Sie auf „Speichern und Neustart“. Sollten Sie nach dem Neustart eine Fehlermeldung bezüglich des Zeitservers erhalten, geben Sie diesen bitte auf allen beteiligten Basisstationen erneut ein und starten die Basisstation neu (siehe Schritt 14). Sollten Sie weitere Basisstationen (bis zu 7 insgesamt) in Ihr Multizellennetz integrieren, wiederholen Sie die Schritte 21 bis 24.
Übersicht Multizellenstatus snom M700
  1. Sie können sich nun auf allen Basisstationen den aktuellen Multizellenstatus anschauen, in dem Sie im Menu auf „Mehrzelle“ klicken. Für detaillierte Einstellungen konsultieren Sie bitte das Service-Dokument von snom.
